Von den Grundlagen elektromagnetischer Felder bis zur moderne TDEM-Untersuchung für Baugrundanalysen und komplexe Untergrunduntersuchungen.

Einleitung

Der Blick unter die Erdoberfläche ist für viele Bau- und Infrastrukturprojekte unverzichtbar geworden. Bevor Fundamente errichtet, Leitungen verlegt oder Erdarbeiten durchgeführt werden, müssen Fachleute möglichst genau wissen, welche Strukturen sich im Untergrund befinden.

Neben Georadar und geomagnetischen Messverfahren stehen heute weitere geophysikalische Technologien zur Verfügung, die je nach Aufgabenstellung unterschiedliche Informationen liefern. Eine besonders leistungsfähige Methode ist Time Domain Electromagnetics (TDEM).

Dieses Verfahren nutzt elektromagnetische Felder, um Veränderungen im Untergrund sichtbar zu machen und Rückschlüsse auf die elektrischen Eigenschaften verschiedener Materialien zu ermöglichen.

Doch bevor man versteht, wie TDEM funktioniert, lohnt sich zunächst ein Blick auf die physikalischen Grundlagen elektromagnetischer Felder.

Was sind elektromagnetische Felder?

Elektromagnetische Felder gehören zu den grundlegenden Erscheinungen der Physik und begegnen uns täglich – oft ohne dass wir sie bewusst wahrnehmen.

Sie entstehen überall dort, wo elektrischer Strom fließt oder sich elektrische Ladungen bewegen. Stromleitungen, Elektromotoren, Mobiltelefone oder Funkanlagen erzeugen ebenso elektromagnetische Felder wie zahlreiche natürliche Prozesse.

Auch die Erde selbst besitzt elektromagnetische Eigenschaften. Während das Magnetfeld unseres Planeten hauptsächlich durch Bewegungen im flüssigen Erdkern entsteht, beeinflussen elektrische Leitfähigkeit und geologische Strukturen zusätzlich das Verhalten elektromagnetischer Felder im Untergrund.

Genau diese physikalischen Eigenschaften macht sich TDEM zunutze.

Warum reagieren verschiedene Materialien unterschiedlich?

Nicht jedes Material leitet elektrischen Strom gleich gut.

Metalle wie Eisen, Kupfer oder Aluminium besitzen eine sehr hohe elektrische Leitfähigkeit. Andere Materialien wie trockener Sand, Gestein oder Kunststoff leiten Strom dagegen nur sehr schlecht.

Auch Wasser beeinflusst die Leitfähigkeit erheblich. Feuchte Böden oder wasserführende Schichten verhalten sich häufig deutlich anders als trockene Bereiche.

Diese Unterschiede sind für geophysikalische Untersuchungen besonders wertvoll. Denn sobald ein elektromagnetisches Feld auf verschiedene Materialien trifft, entstehen charakteristische Reaktionen.

Genau diese Reaktionen werden bei einer TDEM-Untersuchung gemessen und ausgewertet.

Was bedeutet elektrische Leitfähigkeit?

Die elektrische Leitfähigkeit beschreibt, wie gut ein Material elektrischen Strom transportieren kann.

Ein einfaches Beispiel ist ein Stromkabel aus Kupfer. Der elektrische Strom fließt nahezu ungehindert durch das Metall.

Bei trockenem Sand oder massivem Granit ist dies dagegen kaum möglich. Hier bewegen sich elektrische Ladungen deutlich schlechter.

Zwischen diesen beiden Extremen existieren zahlreiche Übergänge. Tonböden, feuchte Sedimente oder mineralhaltige Gesteine besitzen jeweils unterschiedliche Leitfähigkeiten.

Für Geophysiker sind genau diese Unterschiede besonders interessant. Sie ermöglichen Rückschlüsse auf die Zusammensetzung des Untergrundes und helfen dabei, verschiedene Materialien voneinander zu unterscheiden.

Warum ist Leitfähigkeit für Bauprojekte wichtig?

Unter der Erdoberfläche befinden sich häufig unterschiedlichste Materialien.

Dazu gehören beispielsweise:

• verschiedene Bodenschichten
• natürliche Gesteinsformationen
• Grundwasserbereiche
• metallische Leitungen
• alte Bauwerksreste
• technische Infrastruktur
• verfüllte Gruben
• industrielle Hinterlassenschaften

Viele dieser Strukturen unterscheiden sich hinsichtlich ihrer elektrischen Leitfähigkeit.

Dadurch lassen sie sich mit geeigneten elektromagnetischen Messverfahren erkennen, obwohl sie vollständig unter der Oberfläche verborgen liegen.

Diese Informationen unterstützen Planungsprozesse und tragen dazu bei, potenzielle Risiken bereits vor Beginn der Bauarbeiten besser einzuschätzen.

Was ist Time Domain Electromagnetics (TDEM)?

Time Domain Electromagnetics, kurz TDEM, ist ein geophysikalisches Messverfahren, das die elektrische Leitfähigkeit des Untergrundes untersucht.

Im Gegensatz zu Verfahren, die hauptsächlich auf magnetische Eigenschaften oder Radarwellen reagieren, analysiert TDEM die elektromagnetische Antwort verschiedener Materialien.

Dadurch können Unterschiede zwischen einzelnen Bodenschichten sowie leitfähigen Strukturen sichtbar gemacht werden.

Das Verfahren gehört heute zu den wichtigsten Methoden der zerstörungsfreien Baugrunduntersuchung und wird weltweit in zahlreichen Bereichen eingesetzt – unter anderem bei Infrastrukturprojekten, Umweltuntersuchungen und komplexen geophysikalischen Erkundungen.

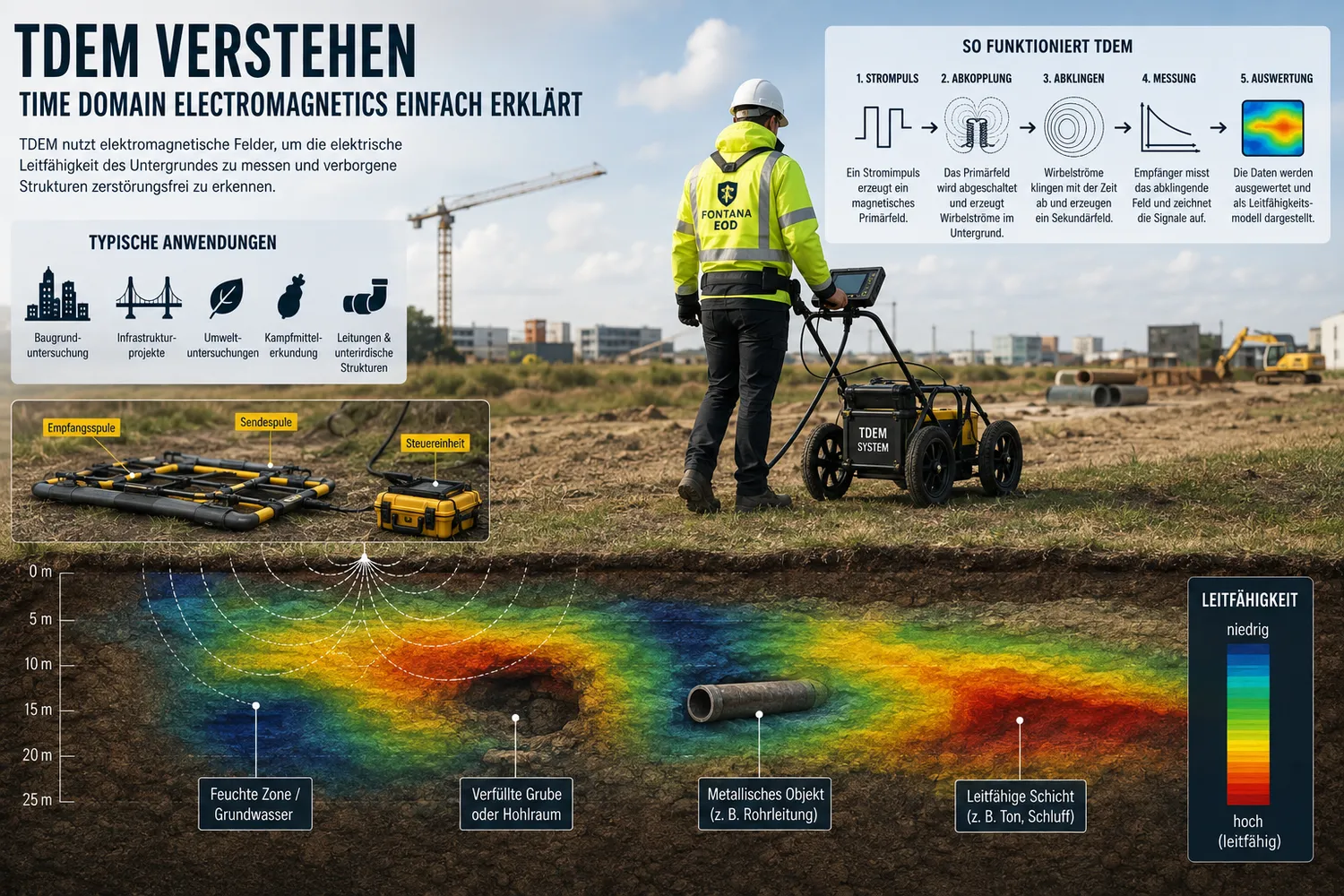

Wie funktioniert TDEM?

Das Grundprinzip ist einfacher, als es zunächst klingt.

Zu Beginn der Messung erzeugt eine Sendespule ein kontrolliertes elektromagnetisches Feld.

Sobald dieses Feld abgeschaltet wird, entstehen im Untergrund sogenannte Wirbelströme.

Diese elektrischen Ströme breiten sich abhängig von der Leitfähigkeit der vorhandenen Materialien aus und klingen mit der Zeit wieder ab.

Während dieses Abklingprozesses misst eine Empfangsspule die entstehenden elektromagnetischen Signale.

Je nachdem, wie schnell oder langsam diese Signale abnehmen, lassen sich Rückschlüsse auf die elektrischen Eigenschaften des Untergrundes ziehen.

Moderne Auswertungssoftware verarbeitet anschließend tausende Messwerte und erstellt daraus Modelle, die unterschiedliche Leitfähigkeitsbereiche sichtbar machen.

Auf diese Weise erhalten Fachleute wertvolle Informationen über den Aufbau des Untergrundes, ohne Bohrungen oder großflächige Erdarbeiten durchführen zu müssen.

Warum ist TDEM eine zerstörungsfreie Untersuchungsmethode?

Einer der größten Vorteile von Time Domain Electromagnetics besteht darin, dass während der Untersuchung keine Eingriffe in den Boden erforderlich sind.

Die Messungen erfolgen vollständig von der Oberfläche aus. Es müssen weder Bauwerke geöffnet noch Bodenschichten entfernt werden.

Dadurch eignet sich das Verfahren besonders für Bereiche, in denen möglichst schonend gearbeitet werden muss oder in denen großflächige Erdarbeiten zunächst vermieden werden sollen.

Gerade bei umfangreichen Bau- und Infrastrukturprojekten liefert TDEM bereits in einer frühen Planungsphase wichtige Informationen über den Untergrund und unterstützt eine fundierte Entscheidungsfindung.

Welche Geräte werden bei TDEM eingesetzt?

Eine TDEM-Untersuchung erfordert speziell entwickelte Messsysteme, die elektromagnetische Felder erzeugen und deren Reaktion im Untergrund präzise erfassen können.

Ein typisches Messsystem besteht aus mehreren Komponenten:

• einer Sendespule zur Erzeugung des elektromagnetischen Feldes,
• einer Empfangsspule zur Messung der zurückkehrenden Signale,
• einer leistungsfähigen Steuereinheit,
• sowie spezieller Software zur Datenerfassung und Auswertung.

Je nach Projektgröße können diese Systeme von einer einzelnen Person getragen, auf Messwagen montiert oder hinter geländegängigen Fahrzeugen gezogen werden. Moderne Anlagen ermöglichen die Vermessung großer Flächen innerhalb kurzer Zeit und liefern gleichzeitig hochauflösende Messdaten.

Während der Untersuchung werden kontinuierlich Tausende von Messwerten erfasst. Diese bilden die Grundlage für die spätere Analyse des Untergrundes.

Welche Strukturen können mit TDEM erkannt werden?

Da Time Domain Electromagnetics auf Unterschiede in der elektrischen Leitfähigkeit reagiert, eignet sich das Verfahren zur Untersuchung zahlreicher unterirdischer Strukturen und Materialien.

Je nach Bodenverhältnissen und Aufgabenstellung können unter anderem erkannt oder abgegrenzt werden:

• unterschiedliche Bodenschichten,
• Bereiche mit erhöhtem Feuchtigkeitsgehalt,
• Grundwasserzonen,
• leitfähige geologische Formationen,
• verfüllte Gruben,
• ehemalige Deponiebereiche,
• metallische Strukturen,
• unterirdische Infrastruktur,
• technische Hinterlassenschaften,
• Bereiche mit auffälligen Leitfähigkeitseigenschaften.

Nicht jedes Objekt kann eindeutig identifiziert werden. Vielmehr liefert TDEM Informationen über physikalische Eigenschaften des Untergrundes, die anschließend durch erfahrene Fachleute interpretiert werden.

TDEM in der Baugrunduntersuchung

Eine zuverlässige Baugrunduntersuchung bildet die Grundlage nahezu jedes Bauprojekts.

Bevor Gebäude, Brücken, Straßen oder Industrieanlagen entstehen, müssen die Eigenschaften des Untergrundes möglichst genau bekannt sein.

Mit Hilfe von TDEM können Unterschiede zwischen einzelnen Bodenschichten sichtbar gemacht werden. Gleichzeitig lassen sich Bereiche identifizieren, die hinsichtlich ihrer elektrischen Leitfähigkeit deutlich von ihrer Umgebung abweichen.

Diese Informationen unterstützen Ingenieure dabei, den Baugrund besser zu beurteilen und weitere Untersuchungen gezielt zu planen.

Gerade bei großflächigen Projekten ermöglicht die Methode eine schnelle Erfassung umfangreicher Untersuchungsgebiete.

Einsatz bei Infrastrukturprojekten

Infrastrukturprojekte gehören häufig zu den technisch anspruchsvollsten Bauvorhaben.

Ob neue Verkehrswege, Energieversorgung, Industrieanlagen oder kommunale Infrastruktur – eine detaillierte Kenntnis des Untergrundes reduziert Planungsrisiken erheblich.

Time Domain Electromagnetics ermöglicht eine flächenhafte Untersuchung großer Areale und liefert wertvolle Hinweise auf Veränderungen im Untergrund.

Dadurch können potenzielle Problemzonen frühzeitig erkannt und in die weitere Planung einbezogen werden.

Umwelt- und Altlastenuntersuchungen

Auch im Umweltbereich besitzt TDEM einen hohen Stellenwert.

Viele Altlastenstandorte weisen Veränderungen der elektrischen Leitfähigkeit auf. Ursachen hierfür können unterschiedliche Bodenmaterialien, Feuchtigkeit oder frühere industrielle Nutzungen sein.

Elektromagnetische Messverfahren helfen dabei, solche Bereiche zu lokalisieren und liefern wichtige Informationen für weiterführende Untersuchungen.

Die Ergebnisse unterstützen Umweltgutachter bei der Bewertung komplexer Standorte und ermöglichen eine gezieltere Planung nachfolgender Maßnahmen.

Untersuchung komplexer Verdachtsflächen

Nicht jede Untersuchungsfläche ist gleich aufgebaut.

Ehemalige Industrieflächen, Konversionsflächen oder Areale mit wechselnder Nutzung besitzen häufig einen sehr heterogenen Untergrund.

Hier stoßen einzelne Untersuchungsmethoden teilweise an ihre Grenzen.

TDEM ermöglicht eine großflächige Analyse der elektrischen Eigenschaften und hilft dabei, Bereiche mit auffälligen Leitfähigkeitswerten zu identifizieren.

Diese Informationen bilden häufig die Grundlage für weiterführende Untersuchungen und tragen dazu bei, komplexe Standorte systematisch zu bewerten.

Warum wird TDEM häufig mit anderen geophysikalischen Verfahren kombiniert?

Kein geophysikalisches Messverfahren liefert allein sämtliche Informationen über den Untergrund.

Jede Methode betrachtet unterschiedliche physikalische Eigenschaften.

Während Geomagnetik magnetische Anomalien erfasst und Ground Penetrating Radar (Georadar) hochauflösende Bilder oberflächennaher Strukturen erzeugt, konzentriert sich Time Domain Electromagnetics auf die elektrische Leitfähigkeit verschiedener Materialien.

Gerade diese unterschiedlichen Informationsquellen ergänzen sich hervorragend.

Durch die Kombination mehrerer Untersuchungsverfahren entsteht ein wesentlich umfassenderes Verständnis der Untergrundverhältnisse als mit einer einzelnen Methode.

Aus diesem Grund setzen viele komplexe Bau-, Infrastruktur- und Umweltprojekte auf einen integrierten geophysikalischen Untersuchungsansatz.

Warum spielt die Datenauswertung eine so wichtige Rolle?

Die Qualität einer TDEM-Untersuchung hängt nicht ausschließlich von der Messtechnik ab.

Ebenso entscheidend ist die fachgerechte Interpretation der gewonnenen Daten.

Ähnliche Leitfähigkeitswerte können unterschiedliche Ursachen besitzen. Geologische Formationen, Feuchtigkeit, technische Infrastruktur oder anthropogene Einflüsse erzeugen teilweise vergleichbare Messsignale.

Erst die Kombination aus modernen Auswertungsprogrammen, geophysikalischem Fachwissen und projektbezogenen Hintergrundinformationen ermöglicht eine fundierte Bewertung der Ergebnisse.

Deshalb bildet die Datenauswertung einen ebenso wichtigen Bestandteil der Untersuchung wie die eigentliche Messung im Gelände.

Vorteile von Time Domain Electromagnetics

Time Domain Electromagnetics gehört heute zu den leistungsfähigsten geophysikalischen Untersuchungsverfahren, wenn es darum geht, die elektrischen Eigenschaften des Untergrundes großflächig und zerstörungsfrei zu analysieren.

Gerade bei komplexen Bau- und Infrastrukturprojekten liefert das Verfahren wertvolle Informationen, die bereits in frühen Planungsphasen zur Risikominimierung beitragen können.

Zerstörungsfreie Untersuchung

Einer der größten Vorteile von TDEM besteht darin, dass sämtliche Messungen von der Geländeoberfläche aus erfolgen.

Bohrungen oder umfangreiche Erdarbeiten sind für die eigentliche Untersuchung nicht erforderlich. Dadurch bleibt der Untergrund unberührt und sensible Bereiche können schonend untersucht werden.

Effiziente Untersuchung großer Flächen

Moderne TDEM-Systeme ermöglichen die schnelle Vermessung umfangreicher Untersuchungsgebiete.

Dadurch eignet sich das Verfahren besonders für Infrastrukturprojekte, Industrieflächen oder großflächige Bauvorhaben, bei denen innerhalb kurzer Zeit eine hohe Anzahl an Messdaten benötigt wird.

Aussagekräftige Informationen über den Untergrund

Im Gegensatz zu rein visuellen Untersuchungen liefert TDEM Informationen über die elektrische Leitfähigkeit verschiedener Materialien.

Dadurch lassen sich Unterschiede zwischen Bodenschichten, feuchten Bereichen oder anderen leitfähigen Strukturen erkennen, die an der Oberfläche nicht sichtbar sind.

Diese Erkenntnisse unterstützen Ingenieure, Geophysiker und Planer bei der Bewertung komplexer Untergrundverhältnisse.

Unterstützung fundierter Entscheidungen

Je mehr Informationen bereits vor Beginn der Bauarbeiten vorliegen, desto besser können Projekte geplant werden.

Eine frühzeitige Untersuchung reduziert Unsicherheiten und hilft dabei, potenzielle Problemzonen rechtzeitig zu identifizieren.

Dies verbessert nicht nur die Planungssicherheit, sondern kann auch spätere Projektänderungen und unnötige Kosten vermeiden.

Welche Grenzen besitzt TDEM?

Obwohl Time Domain Electromagnetics zahlreiche Vorteile bietet, besitzt auch dieses Verfahren natürliche Grenzen.

Die Messergebnisse hängen unter anderem von den geologischen Bedingungen, der Beschaffenheit des Untergrundes sowie den physikalischen Eigenschaften der vorhandenen Materialien ab.

Darüber hinaus liefert TDEM keine direkten Bilder einzelner Objekte. Stattdessen werden Unterschiede der elektrischen Leitfähigkeit gemessen und anschließend fachgerecht interpretiert.

Aus diesem Grund lässt sich aus einer einzelnen Messung häufig nicht unmittelbar bestimmen, um welches Objekt oder Material es sich handelt.

Wie bei allen geophysikalischen Verfahren ist deshalb die Erfahrung der auswertenden Fachkräfte von entscheidender Bedeutung.

TDEM, Geomagnetik und Georadar – Wo liegen die Unterschiede?

Obwohl alle drei Verfahren der geophysikalischen Untersuchung dienen, beruhen sie auf unterschiedlichen physikalischen Prinzipien.

Ground Penetrating Radar (Georadar) arbeitet mit hochfrequenten elektromagnetischen Wellen und erzeugt detaillierte Informationen über oberflächennahe Strukturen.

Geomagnetik misst Veränderungen des natürlichen Erdmagnetfeldes und eignet sich insbesondere zur Erkennung magnetischer Anomalien.

Time Domain Electromagnetics analysiert dagegen die elektrische Leitfähigkeit verschiedener Materialien im Untergrund.

Keine dieser Methoden ist grundsätzlich besser als die andere.

Vielmehr ergänzen sie sich gegenseitig und liefern jeweils unterschiedliche Informationen.

Welche Methode im Einzelfall eingesetzt wird, hängt von den Projektzielen, den Bodenverhältnissen und den gewünschten Untersuchungsergebnissen ab.

Gerade bei anspruchsvollen Projekten führt die Kombination mehrerer geophysikalischer Verfahren häufig zu den zuverlässigsten Ergebnissen.

Die Zukunft elektromagnetischer Untersuchungsverfahren

Mit der zunehmenden Digitalisierung entwickeln sich auch geophysikalische Messverfahren kontinuierlich weiter.

Leistungsfähigere Sensoren, schnellere Datenerfassung und moderne Auswertungsalgorithmen ermöglichen immer detailliertere Modelle des Untergrundes.

Auch künstliche Intelligenz gewinnt zunehmend an Bedeutung.

Sie unterstützt Fachleute bei der Analyse großer Datenmengen und hilft dabei, wiederkehrende Muster oder auffällige Bereiche schneller zu identifizieren.

Gleichzeitig entstehen neue mobile Messplattformen, automatisierte Systeme und drohnengestützte Anwendungen, die Untersuchungen selbst in schwer zugänglichen Gebieten erleichtern.

Mit diesen Entwicklungen wird Time Domain Electromagnetics auch künftig ein wichtiger Bestandteil moderner Baugrund- und Infrastrukturuntersuchungen bleiben.

Fazit

Time Domain Electromagnetics verbindet moderne Elektrophysik mit hochpräziser Messtechnik und eröffnet neue Möglichkeiten für die zerstörungsfreie Untersuchung des Untergrundes.

Durch die Analyse der elektrischen Leitfähigkeit lassen sich Unterschiede zwischen verschiedenen Materialien erkennen und wertvolle Informationen für Bau-, Umwelt- und Infrastrukturprojekte gewinnen.

Besonders bei großflächigen Untersuchungen bietet TDEM eine effiziente Möglichkeit, komplexe Untergrundverhältnisse besser zu verstehen und fundierte Entscheidungen bereits in frühen Projektphasen zu unterstützen.

Wie alle geophysikalischen Verfahren entfaltet jedoch auch TDEM sein volles Potenzial erst im Zusammenspiel mit einer professionellen Datenauswertung und – je nach Aufgabenstellung – weiteren Untersuchungsmethoden.

Wer mehr über Time Domain Electromagnetics (TDEM) zur zerstörungsfreien Baugrunduntersuchung, Analyse der elektrischen Leitfähigkeit und geophysikalischen Erkundung komplexer Untergrundstrukturen erfahren möchte, findet auf spezialisierten Fachseiten weiterführende Informationen zu Messprinzipien, Anwendungsbereichen und modernen Untersuchungstechnologien.

Ebenso bieten Informationsquellen rund um Explosive Ordnance Disposal (EOD), Georadar, Geomagnetik, geophysikalische Untersuchungen und Sicherheitslösungen für Bau- und Infrastrukturprojekte einen umfassenden Überblick über Verfahren, die dabei helfen, unterirdische Risiken frühzeitig zu erkennen und Projekte sicherer zu planen.

Die Zukunft moderner Bauprojekte beginnt nicht erst mit dem ersten Aushub – sie beginnt mit einem fundierten Verständnis dessen, was sich unter der Oberfläche verbirgt.
