مشعل وسیله ای است که با ترکیب مقدار مشخصی سوخت و هوا (بر مبنای ظرفیت ) و سپس ایجاد جرقه و آتش این مخلوط، انرژی فسیلی را به انرژی گرمایی تبدیل می نماید.
گرمای تولید شده توسط مشعل هم زمان با دو روش جابجایی و تابشی از ظریق بویلر یا دیگ به سیستم گرمایش یا موتورخانه مرکزی ساختمان انتقال داده می شود.
مشعل ها وظیفه ایجاد حرارت در انواع دیگ ها، هیترها ,بویلرها و قطعات اینچنینی را بعهده دارند , و به عنوان قطعه اصلی هرسیستم گرمایشی شناخته می شوند.
مشعل ها با پاشیدن و تزریق سوخت (گاز، گازوییل، مازوت) و تلفیق آن با هوا و عبور مخلوط سوخت و هوا از شعله پخش کن و سپس ایجاد شعله آتش این مخلوط توسط ترانس جرقه زن، حرارت مورد نیاز را در داخل محفظه احتراق دیگ را تولید میکنند.
به غیر از موتورخانه مرکزی ساختمانها , نانوایی , نان پزی و اتوشوییها نیز از مشعل ها استفاده میکنند. یک تعمیرکار مشعل بایستی با تسلط به کار اقدام به تعمیر مشعل بزند. تعمیر مشعل یک کار کاملا تخصصی میباشد.

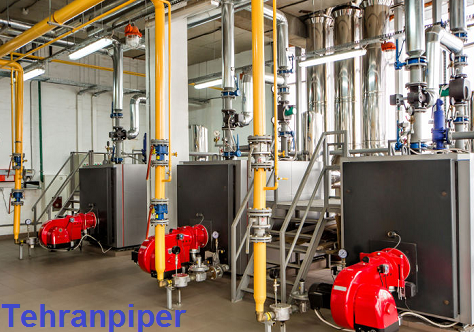

مشعل موتورخانه
در یک موتورخانه ظرفیت مشعل با توجه به ظرفیت محاسبه شده در دیگ طراحی و تعیین میشود, و ظرفیت این دو قطعه رابطه مستقیم دارند. (کیلو کالری – کیلو وات) طرز کار مشعل به این صورت است که گاز از طریق نازل به ناحیه احتراق رفته و ایجاد جرقه، گرمای مورد نیاز را به صورت شعلهبه داخل دیگ منتقل می کند.
قطعات مشعل شامل شیلنگ گاز , فیلتر گاز ، شیر برقی , پرشر سوئیچ گازی، پرشر سوئیچ هوا، فن و الکترو موتور، سیستم جرقه زنی، یون مشعل، رله گازی و دمپر تنظیم هوا می باشد.تعمیر مشعل گازی
مشعل یک موتورخانه یاهر سیستم دیگری با توجه به محاسبات صورت گرفته و ظرفیت دیگر انتخاب میشود. در ساختمانهای معمولی مشعلهای تک فاز 1تا 3 و 3 تا 5 استفاده میشود و برای موتورخانه های بزرگتر
مشعلهای سه فاز با محاسبات مهندسی دقیق به کار گرفته میشوند. همچنین قطعات مصرف مارکهای مختلف مشعل با هم تا حدی فرق دارند.
تعمیر مشعل گازی موتورخانه
عیب یابی مشعل برای راه اندازی و تعمیر آن در درجه اول اهمیت قرار دارد. هر زمانی یک مشعل از کار افتاد به ترتیب باید موارد زیر را چک کنیم.
1-سیم کشی و برق مشعل
2-مسیر گاز
3- حالت کلید روی پنل کنترل .
سرویس و تنظیم مشعل گازی باید سالانه به طور مرتب انجام شود. کلید برق مشعل را در ظرفیت خاموش قرار داده. فتوسل رابیرون اورده با پارچه تنظیف آن را تمیز میکنیم. اتصال سیم کشی ولتاژ قوی ترانسفورمر را باز کنید . اتصال لوله کشی را از پمپ باز کرده . نازل شعله پخش کن را تمیز میکنیم.
الکترود و یون را چک کرده و به دقت تمیز کرده و در جای خود قرار میدهیم مراقب باشید به بدنه اتصال نکرده باشد. فیلتر مشعل را تمیز میکنیم سیم کشی و قطعات را مانند اول در جای خود قرار میدهیم.
عیب یابی مشعل گازی
در صورت بروز مشکل در کارکرد مشعل باید موارد زیر را بررسی کنیم. شرایط و نقایص مشعل را یکی یکی چک میکنیم. مطمین میشویم که برق مشعل مشکلی ندارد.
بررسی میکنیم که گاز به اندازه کافی به مشعل میرسد. قطعات مشعل را یکی یکی چک کرده و در صورت نقص , رفع عیب میکنیم.مشعل را ری استارت میکنیم تا از کارکرد آن مطمین شویم.
در ادامه تعدادی از عیوب احتمالی مشعل را با رفع آن آورده ایم.
عیب
فشار گاز به اندازه نباشد.
علت
فشار گاز شهری دچار مشکل است.
کلید فشار گاز یا شیر گاز از تنظیم خارج شده یا مشکلی در گازرسانی پیش آمده است.
فیلتر گاز آلوده است.
چگونگی رفع ایراد
با بررسی و در نهایت تماس با اداره گاز مشکل افت فشار را حل میکنیم.
شیر و یا کلید فشار گاز را تعویض یا رفع عیب میکنیم.
فیلتر را تمیز میکنیم.
عیب یابی مشعل گازی
عیب یابی مشعل
موتور کار از کار افتاده است , ولی اتصال برق بسته است.
پرشر فشار هوا خراب است
کلید مشعل یا برق اشکال دارد
خازن مشعل خراب است.
رله مشعل معیوب است.
موتور مشعل خراب است.
نحوه رفع عیب مشعل
تعویض یا تعمیر پرشر هوا
پرشر گاز و سیم کشی مشعل را تعویض و تعمیر کنید.
تعویض موتور یا خازن موتور مشعل
عیب
موتور مشعل از کار افتاده و برق مشعل باز است.
علت
فیوز اصلی برق موتورخانه خراب است.
مینیاتوری مشعل خراب شده است.
سیم کشی پایه رله مشکل دارد.
ترمستات دیگ درست عمل نیمکند.
پرشر هوا خراب است.
نحوه تعمیر مشعل
فیوز اصلی برق را عوض میکنیم.
کلید مینیاتوری مختص مشعل را جایگزین میکنیم.
سیم کشی مشعل و پایه رله را درست میکنیم.
ترموستات روی دیگ را تنظیم و در صورت خرابی آن تعویض خواهیم کرد.
تعویض پرشر هوا را انجام میدهیم.
تعمیر مشعل ایران رادیاتور
عیب
مشعل به طور مرتب کار نکرده و تنظیم نیست.
پرشر هوا از تنظیم خارج شده و یا خراب میباشد.
نحوه تعمیر مشعل ایران رادیاتور
تنظیم یا تعویض کلید فشار هوا یا پرشرهوا
عیب
چند لحظه پس از تشکیل شعله مشعل خاموش میشود
علت
یون مشعل خراب است یا آلودگی دارد.
خرابی رله گازی تعمیر مشعل گازی
اتصال بدنه مشعل مشکل دارد.
فاز و نول پایه رله برعکس وصل شده است.
طریقه تعمیر مشعل
یون مشعل را تعویض میکنیم
تعویض رله
رفع مشکل اتصال بدنه مشعل
فاز و نول را در جای خود صحیح درست میکنیم
تعمیر رله مشعل
عیب
جرقه ایجاد نمیشود
علل
الکترود جرقه اتصال کوتاه دارند یا خراب شده اند.
کابل جرقه خراب شده است.
ترانس جرقه زن معیوب است.
رله خراب است.
چگونگی رفع عیب(تعمیر مشعل)
الکترود هارا تنظیم یا تعویض کنیم.
کابل های جرقه را تعویض کنیم.
ترانسفورمر جرقه را تعویض کنیم.
رله را تعویض کنیم.
عیب
مشعل در حین کار مکررا خاموش می شود.
علت
عدم تنظیم شعله
فاصله بیش از حد بین الکترودها
شیر مغناطیس پرشر گاز را به دلیل افت فشار باز نمی کند وترانس جرقه از کار افتاده است.
چگونگی رفع عیب
وصل کردن گاز و هوای مناسب
تنظیم فاصله الکترودها
تقویت ولتاژ برق
