1 主要技术参数
桶容量 2~3L
固态源 3kW×2，2个馈入口
安装空间 4.7m宽×4m高×7.1m长
2 设计任务
工作量预估（部件仅包括下一级组件总图）：
密封门 2
加注罩 5
夹桶装置 2
顶升装置 7
干燥箱 11
输送辊道 23*2
集装箱 不详；暂选1CCC偏大
2.1 外辊道
降高度，缩窄宽度。根据JB/T 7012-2020：
辊子接触部分长度l=400mm，滚筒外径D=60，辊子轴径（轴承接触段）d=20mm，辊子间距P=125mm（最少同时2根辊子承重）。辊子变形量待核算。
2.1.1从动轴组件5套
主要零件：10个61905轴承，10个垫圈，5个毡圈30（图中有，模型无），5个从动齿轮；
无毡圈有什么影响？为什么不用链条传动？
2.2 起升装置
该部分由横架M04-01-00、基座M04-02-00、顶升支架M04-03-00、顶升导向杆、导向杆端盖、轴承端盖、导向杆垫片等构成
2.2.1 装置底座：
- 两侧小电机功能不明；
- 位置开关功能不明；
- 基座板上表面预留安装孔？

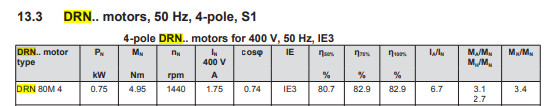

辊道用减速电机DRN80M4
2.2.2 螺旋升降装置选型SJA5
起升装置承重500kg，按此计算。Tr18×4梯形螺纹，行程195mm。
2.3 夹桶机构（仅改动夹具）
2.4 干燥箱
2.4.1 箱体
2.4.2 屏蔽门运动装置
3 节点
3月底方案固化，后根据布局、需求立项招标。
4 方案
5 供应商
艺匠精密
